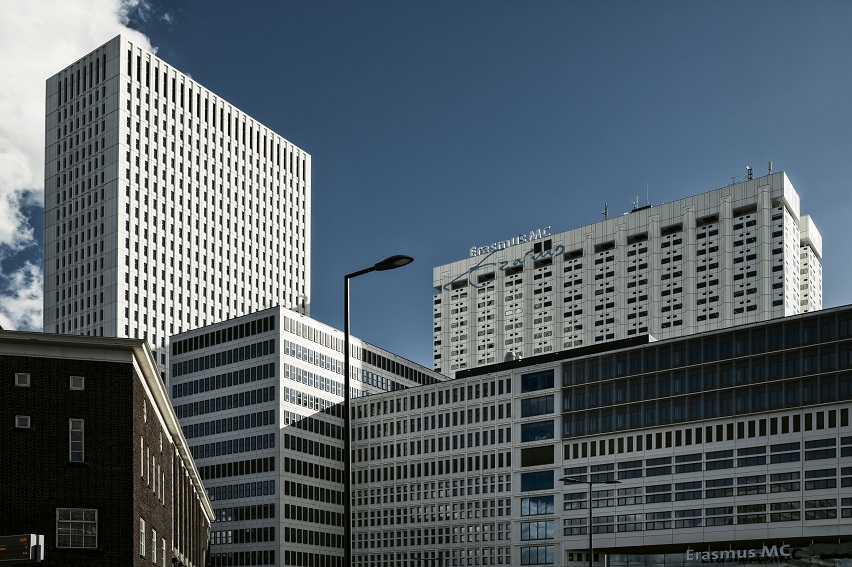

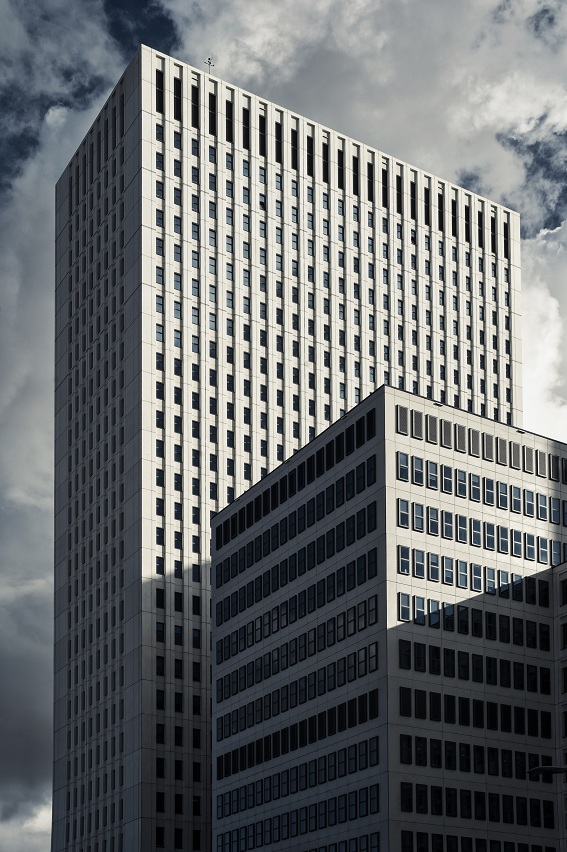

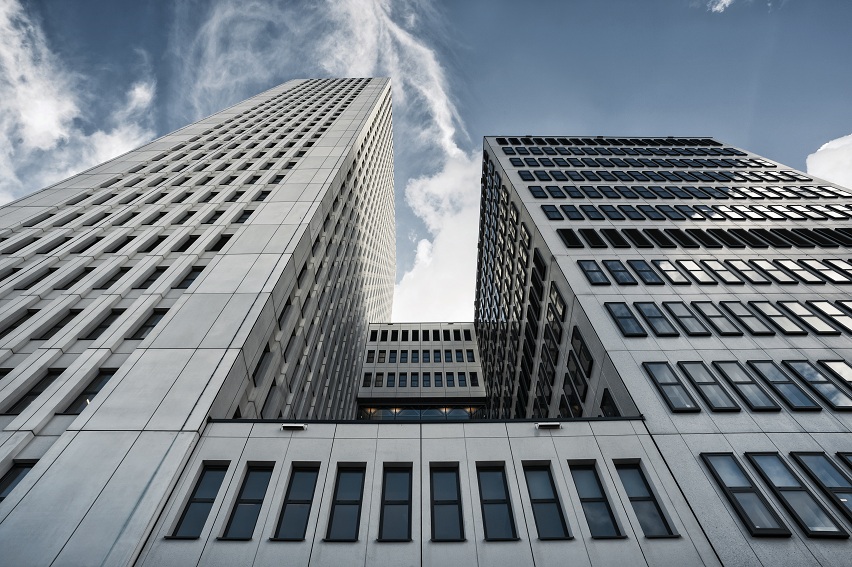

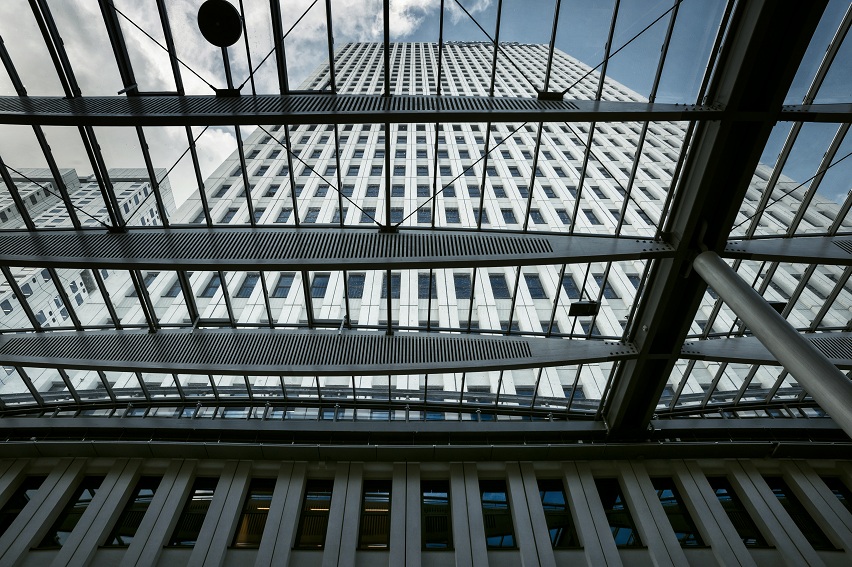

1. Het project: Erasmus Medical Center Rotterdam

Het Erasmus MC is een universitair medisch centrum in Rotterdam, verbonden aan de Erasmus Universiteit Rotterdam. Het ziekenhuis is zowel qua omzet als qua aantal bedden het grootste van de zeven universitair-medische centra van Nederland.

2. De bijdrage van Byldis

De bijdrage van Byldis is de engineering, levering en montage van 1.700 sandwichelementen, 1.000 enkelschalige elementen, 8.800 'grijze' elementen. Bij dit project is bij de laagbouw prefab gecombineerd met in het werk gestort (hybride).

3. Waarom is er gekozen voor Byldis?

Er is bij het Erasmus Medical Center Rotterdam gekozen voor Byldis omdat wij de engineering, productie van de prefab elementen en montage konden uitvoeren. De opdrachtgever vind de engineering in ons eigen bedrijf toegevoegde waarde voor bij het project.

Voor een groot gebouw zoals bij dit project, waarbij het gebouw in fases gebouwd wordt, is er een bepaald level van de prefab gevelbouwer nodig. Byldis haalt dit level door de ervaring die we hebben. Alle prefab betondelen zijn opgedeeld in handelbare, repeterende elementen, die eenvoudig vervoerd, ingehesen en gemonteerd kunnen worden. We hebben bij het project door middel van een hijsloods een verdieping per week kunnen monteren.

4. Uitdagingen & oplossingen

Zelfklimmende hijsloods

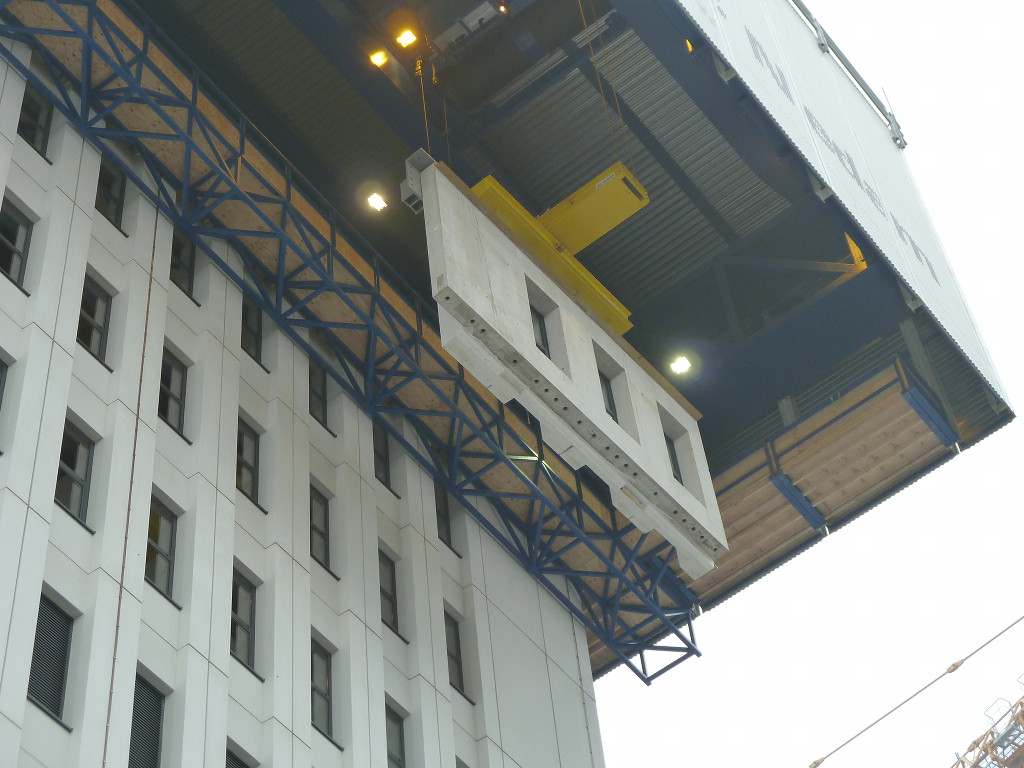

Voor de montage bij Erasmus Medical Center werd gebruik gemaakt van een zelfklimmende hijsloods met 2 stuks 40-tons bovenloopkranen. Omdat de toren in het ziekenhuis gebouwd werd, moest hier een speciale hijsloods voor zijn. Onze vrachtwagens leveren alle geveldelen, kolommen, breedplaten, binnenwanden en trappen just-in-time onder de kraan af, waarna de bovenloopkraan ze direct vanaf de vrachtwagen omhoog hijst. Op de verdieping worden de elementen op een juk geplaatst, waarna een montagekraan ze overpakt en op de juiste plek zet. Na het afstorten van de breedplaatvloeren kan de bouwloods een verdieping omhoog, waarna de hijs- en montagecyclus zich herhaalt. Hierdoor is het mogelijk om zeer snel én beschut te werken. Feitelijk wordt de wolkenkrabber volledig binnen gebouwd.

Sierbeton

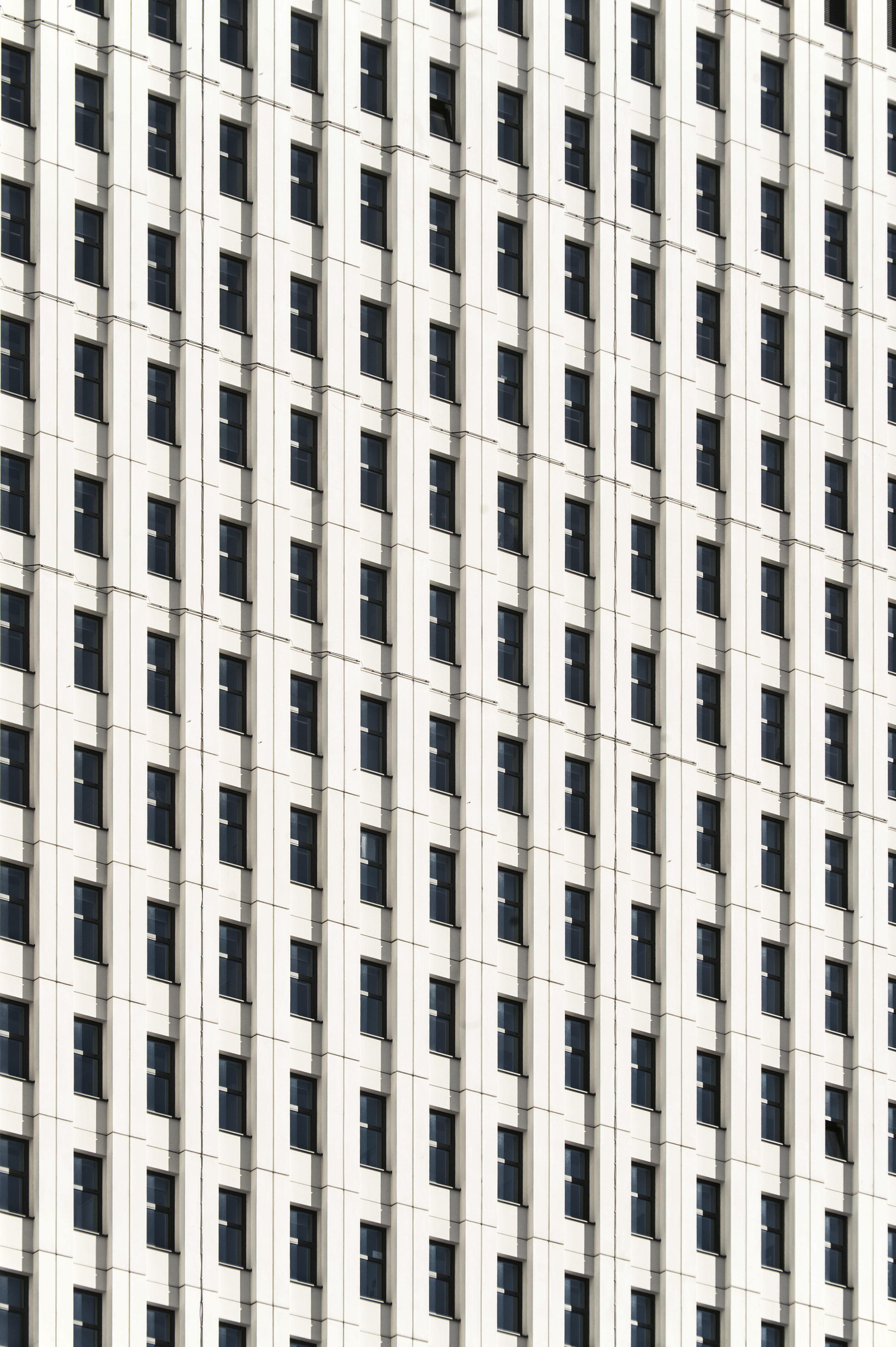

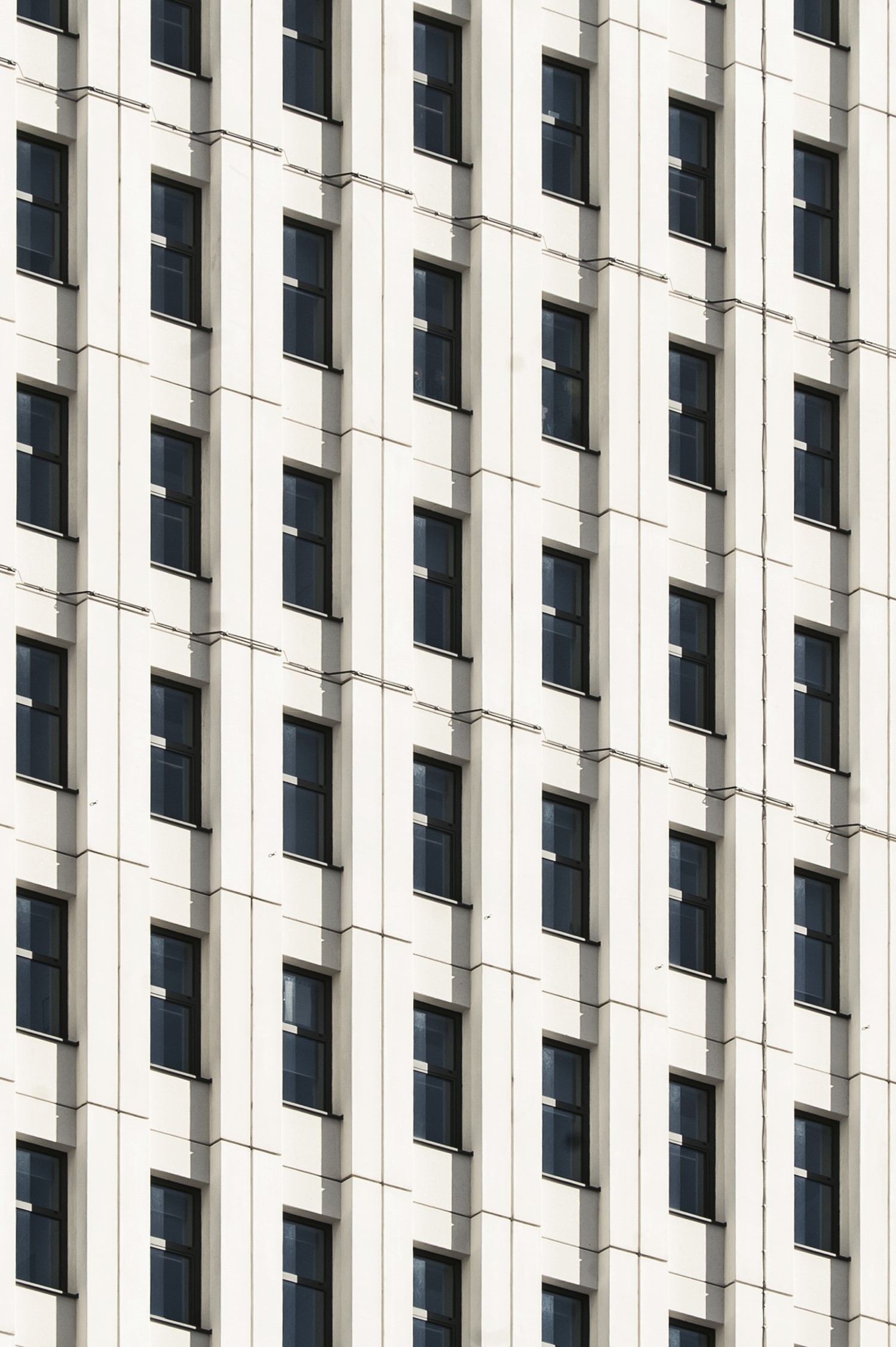

Met deze elementen moet echter wel extra voorzichtig worden omgesprongen vanwege de witte kleur. Normaliter mogen mensen even aan het beton voelen in de fabriek, maar nu hingen er waarschuwingen met de boodschap: ‘Pas op, sierbeton’. Want wit moet ook echt wit blijven. Ook de afwerking van de gevel was speciaal. Er waren verschillende type gevelelementen. Het ene element gepolijst, het andere element gestraald. Ook de toren is anders afgewerkt.

'Wiebelgevel'
Tussen de hogere toren en laagbouw zit een extra ‘gevel’ die moet kunnen meebewegen met de zettingen van het gebouw. De hogere toren is namelijk zo zwaar, dat deze in de loop van de jaren enkele centimeters de grond in zakt. De tussengevel moet dit gebouw blijven ‘volgen’ en daardoor flexibel zijn. Daarom is er een ‘wiebelgevel’ tussen de twee gebouwen geplaatst.

5. Facts & figures

6. Beeldmateriaal

7. Meer informatie over Erasmus Medical Center

In het nieuws

• "Het Erasmus Medisch Centrum Rotterdam als eerste ziekenhuis genomineerd voor het Beste gebouw van het Jaar". 02-04-2019. Bron: FMT Gezondheidszorg

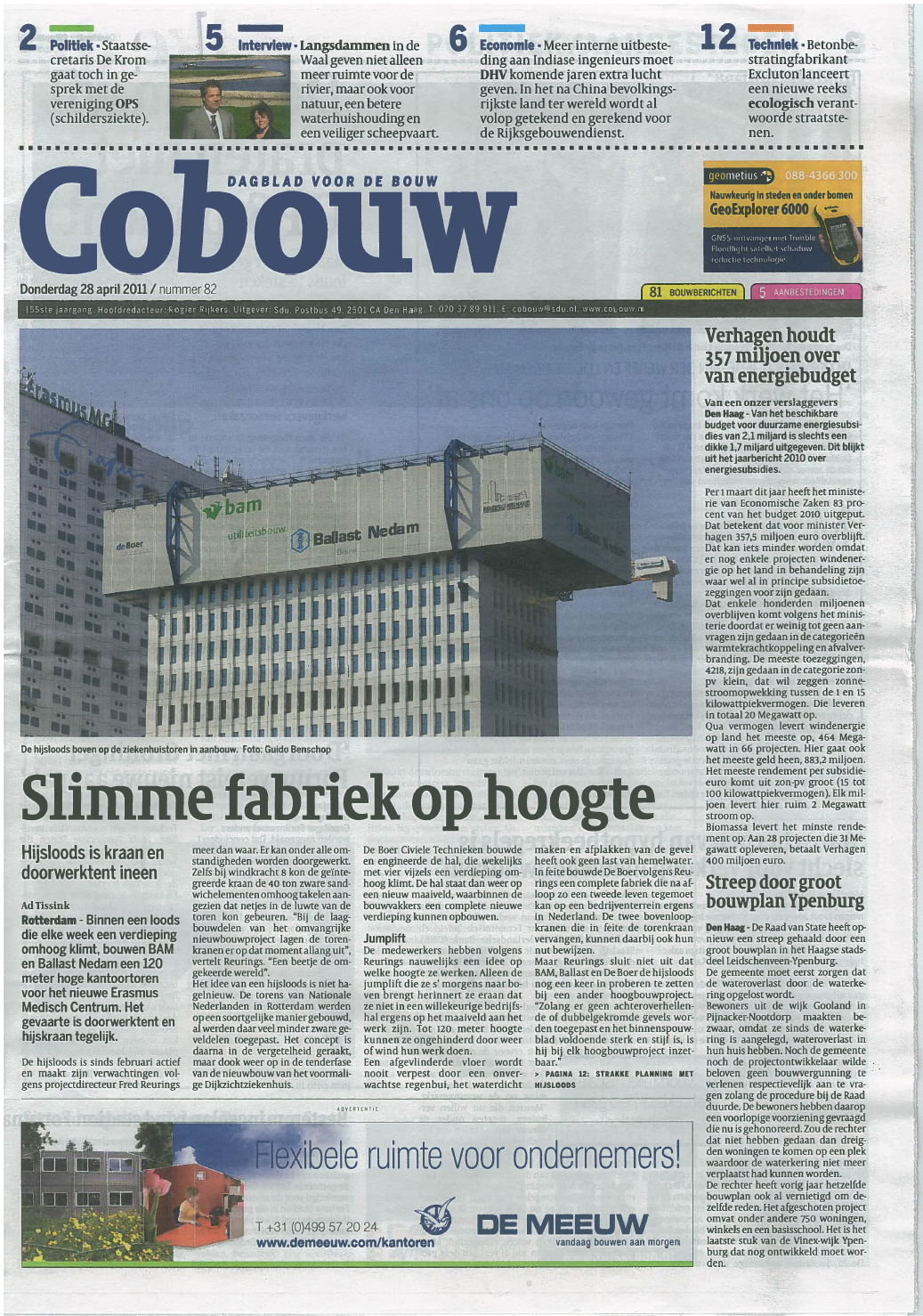

• "Slimme fabriek op hoogte". 28-04-2011. Bron: Cobouw

Meer informatie

• https://www.erasmusmc.nl
